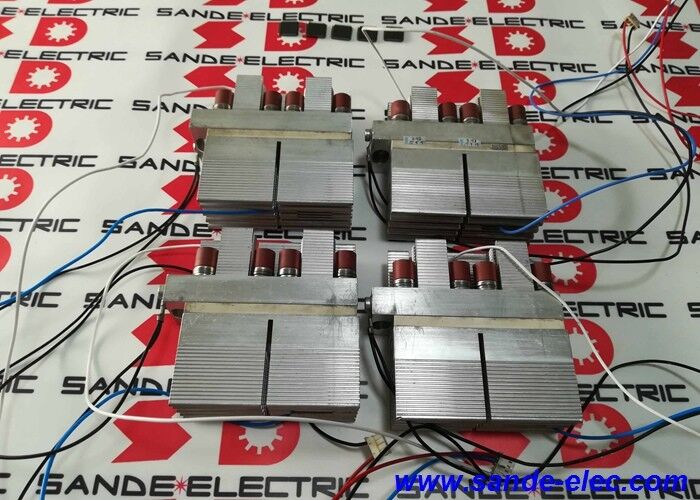

Neuer SEMIKRON-Leistungsmodul Silizium-gesteuerter Richter SKKQ560/14E

SKKQ560/14E. Semikron Semi-START Anti-Parallel Thyristor Wechselstromschalter 1400V / 560A / Verstärker / Druckkontakt / C11 / Schraube / Weichstarter

Anti-Parallel-Tyristoren Wie funktioniert ein Wechselstromschalter

Ein einziger Thyristor führt Strom nur in eine Richtung. Er schaltet sich ein, wenn er ausgelöst wird, und schaltet sich aus, wenn der Strom natürlich umkehrt.Strom wechselt jede HalbzeitrichtungDie Steuerung beider Halbzyklen erfordert zwei Thyristor: einen für positive Halbzyklen, einen für negative.Die Verbindung in Anti-parallel (Kathode der einen an Anode der anderen) erzeugt einen Wechselstromschalter ein bidirektionales steuerbarer Schalter, der auf Anfrage in beide Richtungen führt.

Der SKKQ560/14E verpackt beide Thyristor in einem einzigen kompakten Modul, zwei Thyristor, zwei Torverbindungen, ein Gehäuse, in einem dreiphasigen Softstarter,Drei SKKQ-Module (ein pro Phase) ersetzen sechs separate Thyristor, die sonst individuell montiert werden müsstenDas Modulformat reduziert die Anzahl der Komponenten, die Komplexität der Verkabelung und die Montagezeit im Strombereich.

Schlüsselmerkmale

Soft Starter-Anwendung 3 Module, 3 Phasen

In einem Standard-Drei-Phasen-Motor-Softstarter ist ein SKKQ-Modul mit jeder Phase der Motorversorgung in Serie verdrahtet.

• Phase L1: Ein SKKQ-Modul steuert Strom zum Motorterminal U
• Phase L2: Ein SKKQ-Modul steuert den Strom zum Motorterminal V
• Phase L3: Ein SKKQ-Modul steuert den Strom zum Motorterminal W

Durch die Veränderung des Schusswinkels der Thyristor (wie spät in jedem Halbzyklus sie ausgelöst werden), passt der Softstarter die effektive RMS-Spannung an, die auf den Motor angewendet wird.der Feuerwinkel ist groß (spätes Auslösen = niedriges RMS) und der Motor erhält eine reduzierte Spannung;Mit zunehmender Beschleunigung des Motors sinkt der Schießwinkel allmählich, bis die Thyristor mit nullem Schießwinkel (voller Spannung) anlaufen und der Motor mit Leitungsspannung läuft.

Drei SKKQ560/14E-Module decken Motorstartergebnisse ab, die vom Nennstrom des Motors abhängen, und die Leistungskapazität von 560A RMS unterstützt erhebliche Motorgrößen bei reduzierter Leistung.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen den Thyristormodulen SKKQ und SKKT/SKKE von Semikron?

Die Bezeichnung SKKQ bezeichnet ein anti-paralleles Paar zwei zueinander gegenüberliegende Thyristor für die bidirektionelle (AC) Schaltung.Die SKKT-Bezeichnung bezeichnet typischerweise ein Thyristor-Thyristor- oder Thyristor-Diodenpaar in serieller oder paralleler Konfiguration für DC-Wandleranwendungen. SKKE gibt ein Thyristor-Diodenpaar an. Wählen Sie SKKQ für Wechselstromschalter (Soft Starter, Wechselstromleistungskontrollen); wählen Sie SKKT oder SKKE für Geradliner- oder Gleichstromkonverteranwendungen.

F2: Welche Wärmesenkung ist für die SKKQ560/14E in einer Soft Starter-Anwendung erforderlich?

Die C11-Verpackung erfordert eine Flachfläche mit einem entsprechenden Schraubmontagemodell. Der erforderliche Wärmewiderstand der Wärmeabdeckung (Rth,ha in °C/W) hängt vom Arbeitszyklus des Motors ab.die Umgebungstemperatur im Gehäuse, und der Leistungsverlust des Thyristors bei dem spezifischen Betriebsstrom und dem Brennwinkelprofil.Verwenden Sie die thermischen Konstruktionswerkzeuge von Semikron oder die Leistungsverlustdiagramme des Gerätedatenblatts, um die Mindestspezifikation für die Zielanwendung zu berechnen.

F3: Wie viele SKKQ560/14E-Module sind für einen dreiphasigen Softstarter erforderlich?

Jedes Modul verarbeitet sowohl die positiven als auch die negativen Halbzyklen seines Phasenstroms über sein antiparalleles Thyristorpaar.Bei Dreiphasenmotoren, die mit dem Standard-Inline-Phasenanschluss weich starten, die drei SKKQ-Module und die zugehörigen Gate-Driver-Schaltkreise bilden die komplette Leistungsabteilung.

F4: Welche Bedeutung hat die Nennspannung 1400V (14E) in einer Standardnetzversorgungsanwendung?

Standardindustrielle Netzwerke in Europa und Asien sind 400 V Wechselstrom von Linie zu Linie (690 V in einigen Anwendungen).Eine Faustregel für die Auswahl der Thyristorspannung ist, die wiederholte Spitzenspannung auf etwa 50% der VDRM-Nummer des Geräts zu senken.Für die SKKQ560/14E bei 1400 V ergibt sich eine abgeschätzte Betriebsspannung von ca. 700 V Die 1400V-Einstufung bietet eine ausreichende Sicherheitsmarge auch für Anwendungen mit 480V (Nordamerika) und 600V.

F5: Kann der SKKQ560/14E in Anwendungen für Wechselspannungsregler (AC-Spannungsregler) über den weichen Start hinaus verwendet werden?

Ja, die Anti-Parallel-Tyristor-Module der SEMISTART-Serie beschränken sich nicht nur auf Motor-Soft Starter.Elektrolytische Prozesssteuerung, Reaktionsleistungskompensation Das gleiche Modul, das einen weichen Start für einen Motor ermöglicht, kann als Phasenwinkelregler für eine Widerstandslast bei der gleichen Spannungs- und Strommenge verwendet werden.
