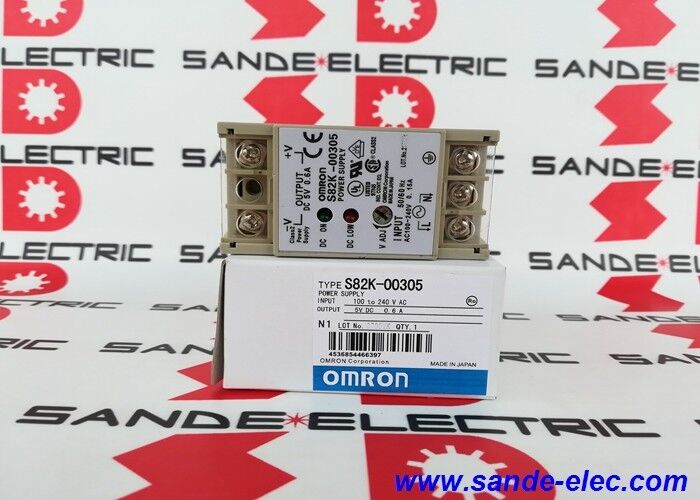

Omron S82K-00305 Stromversorgung AC100-240V Neues S82K00305

Omron S82K-00305 | 3-W-DIN-Schienen-Schaltnetzteil der Serie S82K – 5 V DC / 0,6 A / 100–240 V AC / Klasse 2

3 W bei 5 V DC – Die kompakte Logikversorgung der S82K-Reihe

Das S82K-00305 ist das 5-V-Gleichstrom- und 3-W-Mitglied der S82K-Schaltnetzteilfamilie von Omron – die kleinste Ausgangsleistung in der S82K-Serie und die einzige Variante, die speziell 5 V Gleichstrom bei 3 W erzeugt. Bei einem Weitbereichseingang von 100–240 V AC ist keine manuelle Spannungsauswahl erforderlich und der Betrieb erfolgt im gesamten globalen AC-Netzbereich. Mit 0,6 A bei 5 V DC bietet es ausreichend Strom für kleine Logikplatinen, Sensorstrom, Signalaufbereitungsschaltungen und Mikrocontrollersysteme, die diesen Schwellenwert unterschreiten.

Die Klasse-2-Klassifizierung gibt an, dass das Netzteil die Ausgangsanforderungen der Klasse 2 erfüllt – der Ausgang ist strombegrenzt und leistungsbegrenzt, sodass er unter Fehlerbedingungen keinen gefährlichen Lichtbogen oder Brand aushalten kann. Diese Klassifizierung vereinfacht die Einhaltung der Verkabelungsvorschriften für die lastseitige Verkabelung in vielen Gerichtsbarkeiten, in denen Leistungsstufen der Klasse 2 geringere Anforderungen an den Verdrahtungsschutz zulassen.

Bei 3 W handelt es sich um eine zweckspezifische Versorgung für Lasten auf Logikebene und nicht um eine allgemeine 5-V-Schiene für Hochstromanwendungen. Die Modelle S82K-00705 (7,5 W, 5 V, 1,5 A) und S82K-01505 (15 W, 5 V, 2,5 A) bieten innerhalb derselben S82K-Familie einen höheren Strom bei 5 V, wenn die Last mehr als 0,6 A benötigt.

Wichtige Spezifikationen

Kontext der S82K-Familie – Auswahl nach Nennleistung

Die S82K-Serie reicht von 3 W bis 240 W bei mehreren Ausgangsspannungen (5 V, 12 V, 15 V, 24 V). Alle Modelle verfügen über einen universellen 100–240-V-AC-Eingang und das gleiche DIN-Schienen-Montageformat. Wenn die Anwendungslast mehr als 0,6 A bei 5 V DC erfordert, sind die nächsten Schritte in der S82K 5 V-Reihe:

Bestätigen Sie die maximale Dauerstromaufnahme der Last, bevor Sie die Versorgung angeben – eine 3-W-Versorgung mit kontinuierlichem Maximalstrom arbeitet an ihrer thermischen Grenze.

FAQ

F1: Was ist die Leistungsklassifizierung der Klasse 2 und warum ist sie wichtig?

Klasse 2 ist eine UL/NEC-Leistungsklassifizierung, die angibt, dass der Versorgungsausgang strombegrenzt und leistungsbegrenzt ist, sodass unter normalen Fehlerbedingungen kein gefährlicher Lichtbogen oder Brand entstehen kann. Der S82K-00305 erfüllt die Ausgangsanforderungen der Klasse 2 bei 3 W. In vielen NEC-geregelten Installationen können für die Verkabelung der Klasse 2 auf der Lastseite im Vergleich zu Nicht-Klasse-2-Verkabelungen leichtere Leiter und geringere Leitungs-/Schutzanforderungen verwendet werden, was die Installation vereinfacht.

F2: Der 5-V-Versorgungsausgang beträgt 0,6 A. Reicht das für eine SPS-Logikversorgung?

Dies hängt von der jeweiligen SPS und ihrem Leistungsbudget ab. Kleine SPS und Steuerungen mit geringer E/A-Anzahl können mit 0,6 A bei 5 V (3 W) betrieben werden. SPSen mit höherer Dichte und mehr E/A, Spezialfunktionsmodulen oder externen 5-V-Lasten verbrauchen normalerweise mehr. Überprüfen Sie die 5-V-Busstromspezifikation der SPS, bevor Sie S82K-00305 spezifizieren – verwenden Sie S82K-00705 oder S82K-01505 für Logikversorgungen mit höherem Strom.

F3: Benötigt der S82K-00305 einen Bereichswähler für 110-V- oder 230-V-Eingang?

Nein. Der Weitbereichseingang akzeptiert automatisch 100–240 V Wechselstrom, ohne dass eine Bereichsauswahl oder Verbindungsänderung erforderlich ist. Dieser Universaleingang deckt japanische und nordamerikanische 100-V-Versorgungen sowie europäische 220–240-V-Versorgungen mit demselben Gerät und derselben Verkabelung ab.

F4: Was passiert, wenn die Last beim S82K-00305 0,6 A überschreitet?

Die Überlastschutzschaltung wird aktiviert und reduziert oder schaltet den Ausgang ab, um sowohl die Versorgung als auch die Last zu schützen. Beseitigen Sie den Überlastzustand und schalten Sie die Stromversorgung aus und wieder ein, um die Ausgabe wiederherzustellen. Der Betrieb der Stromversorgung bei anhaltender Überlastung birgt die Gefahr einer Beschädigung interner Komponenten, selbst wenn die Schutzschaltung in Betrieb ist. Stellen Sie sicher, dass der Gesamtlaststrom innerhalb des Nennwerts von 0,6 A bleibt.

F5: Wird der S82K-00305 noch produziert und gibt es ein aktuelles Omron-Äquivalent?

Der Produktionsstatus der S82K-Serie sollte anhand der aktuellen Omron-Dokumentation überprüft werden. Für aktuelle Anwendungen bieten die Serien S8FS und S8VK von Omron eine gleichwertige oder verbesserte Leistung in ähnlichen DIN-Schienenformaten. Der S8FS-C03505 bietet 5 V DC / 0,6 A / 3 W mit CE-, UL- und KC-Zertifizierung als aktuelles Äquivalent innerhalb der Produktpalette von Omron.
