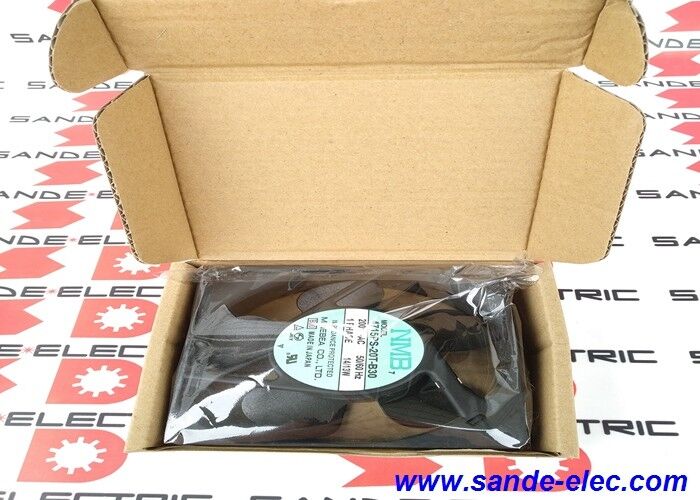

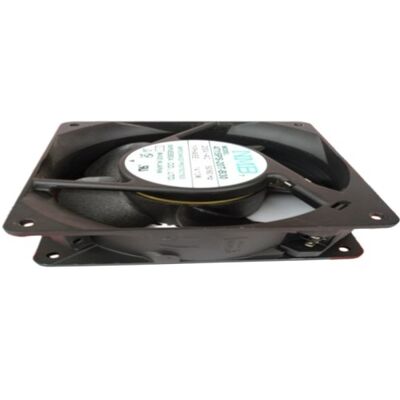

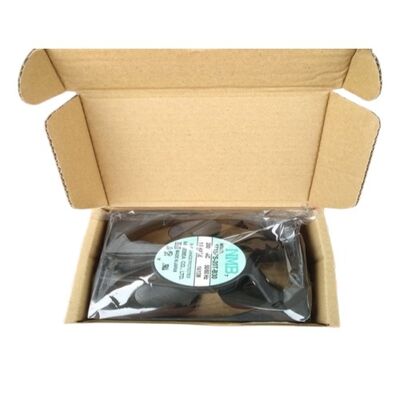

NMB-Ventilator 4715PS-20T-B30 200V 14/13W 120*120*38MM

4715PS-20T-B30 | NMB Minebea 120 mm AC-Lüfter – 200 V / 14 W / 2900 U/min / 102 CFM / 5 Flügel / FANUC CNC-Antriebskühlung

NMB 120-mm-AC-Lüfter – 200-V-Kühlung in Industriequalität

Der 4715PS-20T-B30 ist ein 120 mm × 120 mm × 38 mm AC-Axiallüfter von NMB Technologies – einem großen Hersteller von Präzisionslüftern für industrielle und kommerzielle Anwendungen. Dieser Lüfter wird mit einer einphasigen 200-V-Wechselstromversorgung bei 50/60 Hz betrieben und ist für die Kühlung von CNC-Steuerschränken, Servoantriebsgehäusen und industrieller Leistungselektronik konzipiert, wenn eine 200-V-Versorgung verfügbar ist.

Die Bezeichnung 4715 identifiziert den Formfaktor 120 mm (47 × 15 Tiefe) – die standardmäßige industrielle Lüftergröße für die Schalttafelmontage, die in Standardausschnitte in Antriebsschränken, Bedienfeldern und Elektronikgehäusen passt. Das PS-Suffix identifiziert die spezifische NMB-Motor- und Blattkonfiguration innerhalb dieser Rahmengröße.

Wichtige Spezifikationen

Kugellagerkonstruktion – langfristige Zuverlässigkeit

Die Präzisionskugellager von NMB im 4715PS-20T-B30 bieten im Vergleich zu Gleitlagerlüftern in industriellen Antriebsanwendungen eine überlegene Lebensdauer:

Temperaturtoleranz:Kugellager gewährleisten einen zuverlässigen Betrieb über einen größeren Umgebungstemperaturbereich als ölimprägnierte Gleitlager – wichtig in Antriebsschränken, in denen die Dauerbetriebstemperaturen 40–60 °C erreichen können.

Orientierungsflexibilität:Kugelgelagerte Lüfter arbeiten zuverlässig in jeder Einbaulage – vertikal, horizontal oder umgekehrt. Gleitlagerlüfter sind in der Regel auf bestimmte Ausrichtungen beschränkt, um die Schmiermittelverteilung aufrechtzuerhalten.

Lebensdauer:Präzisionskugellager bieten bei ordnungsgemäßer Schmierung eine längere Lebensdauer als Gleitlager im für Industrieanlagen typischen Dauerbetrieb – wichtig für die Minimierung geplanter Wartungsintervalle.

Anwendungen

FANUC CNC-Schaltschrankkühlung:Direkter Ersatz für von FANUC spezifizierte Kühlventilatoren in CNC-Schaltschränken und Servoantriebsgehäusen der Serien 16i/18i/21i/30i.

Kühlung industrieller Servoantriebe:Schalttafelmontierte Kühlung für Frequenzumrichter, Servoverstärker und Spindelantriebsschränke – sorgt dafür, dass die Innentemperaturen innerhalb des Nennbetriebsbereichs des Antriebs bleiben.

Bedienfelder für CNC-Werkzeugmaschinen:Kühlung für Bedienpanel-Elektronik, Stromversorgungsmodule und CNC-Prozessorbaugruppen in 200-V-Wechselstrom-Werkzeugmaschinen.

Kühlung von Industrienetzteilen:Kühlung von Elektronikgehäusen in USV-Systemen, Gleichrichtern und industriellen Stromumwandlungsgeräten.

FAQ

F1: Warum hat 4715PS-20T-B30 zwei Leistungsstufen (14 W und 13 W)?

Die beiden Werte entsprechen dem 60-Hz- und 50-Hz-Betrieb: 14 W bei 60 Hz, 13 W bei 50 Hz. Drehzahl und Drehmoment des Wechselstrommotors sind proportional zur Netzfrequenz – bei 60 Hz läuft der Motor schneller (höhere Drehzahl) und verbraucht mehr Strom; Bei 50 Hz läuft es langsamer und verbraucht weniger Strom. Die 2900 U/min-Spezifikation gilt für den 60-Hz-Betrieb; Der Lüfter läuft mit ca. 2400 U/min bei 50 Hz.

F2: Wie hoch ist die erwartete Lebensdauer des 4715PS-20T-B30 im industriellen Antriebsbetrieb?

Präzisions-Kugellagerventilatoren von NMB sind für den industriellen Dauerbetrieb konzipiert. Die tatsächliche Lebensdauer hängt von der Betriebstemperatur, der Qualität der Versorgungsspannung und den Umgebungsvibrationen ab. In typischen Antriebsschrankumgebungen (Dauerbetrieb bei 40–50 °C Umgebungstemperatur) sind Lebensdauern von 30.000–50.000 Stunden erreichbar. Ein planmäßiger Austausch während geplanter Wartungsstillstände wird empfohlen, bevor ein Lagerausfall am Ende der Lebensdauer zu ungeplanten Ausfallzeiten führt.

F3: Kann 4715PS-20T-B30 mit einer 220-V- oder 230-V-Wechselstromversorgung verwendet werden?

Die Nennspannung beträgt 200 V AC. Der Betrieb bei 220 V oder 230 V stellt einen Überspannungszustand von 10–15 % dar – der Motor läuft schneller als die Nenndrehzahl, zieht mehr Strom und erzeugt mehr Wärme. Mit der Zeit verringert sich dadurch die Lebensdauer der Motorisolierung und der Lager. Bestätigen Sie bei einer 220-V- oder 230-V-Versorgung anhand der NMB-Spezifikationen, ob der 200-V-230-V-Betrieb in den Nennspannungsbereich fällt, oder wählen Sie einen Lüfter aus, der speziell für die Versorgungsspannung der Installation ausgelegt ist.

F4: Wie erfolgt die Montage des 4715PS-20T-B30 in einem Schalttafelausschnitt?

Der 120×120-mm-Lüfter wird mit vier Eckmontageschrauben in einem standardmäßigen 119×119-mm-Plattenausschnitt (ca.) montiert. Die Tiefe von 38 mm ragt hinter die Platte hinaus. Stellen Sie sicher, dass die Plattenoberfläche am Montageort sauber und flach ist, um eine Vibrationsübertragung zu verhindern. Die Seite des Lüfterflügels zeigt in Richtung des Luftstroms. Überprüfen Sie vor der Installation die erforderliche Luftstromrichtung (Einlass oder Auslass) anhand der Dokumentation zum Kühlsystem des Antriebs.
