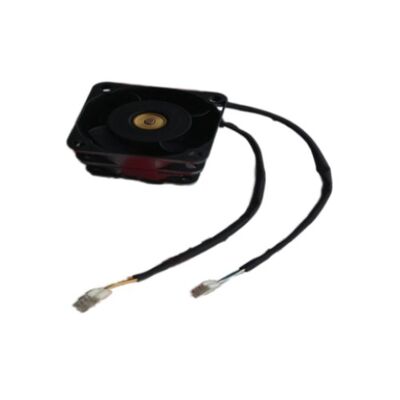

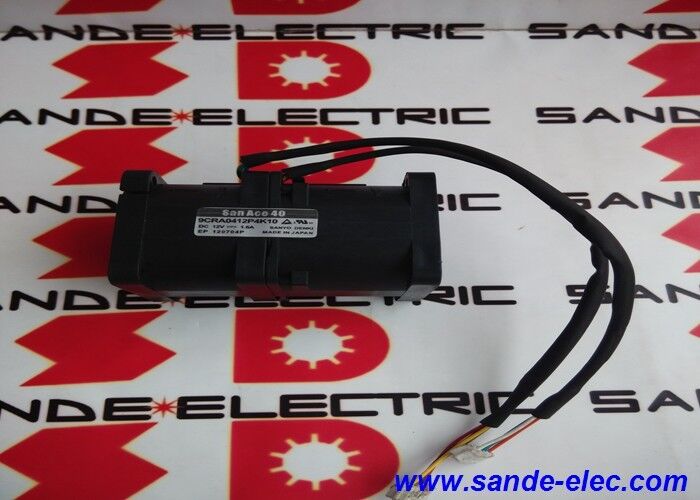

9CRA0412P4K10 | Sanyo Denki SanAce gegenläufiger Lüfter – 40 mm / 12 V DC / 4-Draht / PWM / Dual Axial / Kugellager

Gegenläufiger Doppellüfter – Doppelte Leistung im gleichen Rahmen

Der 9CRA0412P4K10 ist ein gegenläufig rotierender Doppelaxiallüfter aus der SanAce-Serie von Sanyo Denki – zwei axial gestapelte 40-mm-Lüfter, wobei sich das Laufrad des zweiten Lüfters in die entgegengesetzte Richtung zum ersten dreht. Dieses gegenläufige Design ist ein von Sanyo Denki patentierter technischer Ansatz zur Maximierung des Luftstroms und des statischen Drucks aus einem kompakten Lüfterformat.

Bei einem Standard-Einzelventilator hat die Luft, die das Laufrad verlässt, sowohl eine axiale Geschwindigkeitskomponente (den nützlichen Schub, der die Luft durch das Gerät bewegt) als auch eine Rotationsgeschwindigkeitskomponente (einen rotierenden Wirbel, der Energie verschwendet). Das zweite Laufrad des gegenläufigen Designs fängt diese kinetische Rotationsenergie ein und wandelt sie in zusätzlichen Axialschub um. Dadurch wird ein deutlich höherer Luftstrom und statischer Druck erreicht, als es jeder einzelne Lüfter derselben Rahmengröße bieten könnte.

Wichtige Produktinformationen

Schutz vor blockiertem Rotor

Der 9CRA0412P4K10 verfügt über einen elektronischen Rotorblockierschutz:

Automatischer Neustart:Wenn der Lüfter ausfällt oder mechanisch blockiert ist, erkennt die elektronische Schaltung den Null-Drehzahl-Zustand und führt einen Neustartzyklus durch. Dadurch wird verhindert, dass der Gleichstrommotor dauerhaft Strom bei blockiertem Rotor zieht, der die Isolierung der Motorwicklung zerstören würde.

Schutz vor Schmutz:In Anwendungen, in denen Kühlventilatoren gelegentlich auf Schmutz (Staubansammlungen, Verpackungsmaterialfragmente) stoßen, verhindert der blockierte Rotorschutz ein sofortiges Durchbrennen des Motors und löst gleichzeitig einen Systemalarm über den Ausgang des Drehzahlsensors aus.

Anwendungen

Server- und Netzwerkausrüstung:Server-Blade-Kühlung mit hoher Dichte, Wärmemanagement für Switch-Gehäuse und Netzwerkgeräte für Rechenzentren, bei denen 40-mm-Lüfter mit hohem statischen Druck Kühlpfade mit hoher Impedanz bedienen.

Kühlung der Industrieelektronik:Leistungsumwandlungsgeräte, Leistungsstufen für Servoantriebe, USV-Module und industrielle Steuerelektronik, die eine kompakte Hochdruckkühlung im 40-mm-Formfaktor erfordern.

Telekommunikationsausrüstung:Kompakte Basisstationselektronik, Router-Linecards und Telekommunikationsgehäusemodule, bei denen die Lüfterdichte begrenzt ist und gegenläufige Lüfter für Leistung auf begrenztem Raum sorgen.

Kühlung medizinischer Geräte:Kompakte medizinische Elektronikgehäuse, bei denen eine leise, hocheffiziente Kühlung mit Geschwindigkeitsüberwachung erforderlich ist.

FAQ

F1: Was ist der Hauptvorteil von gegenläufigen Lüftern gegenüber Standard-Einzellüftern gleicher Größe?

Gegenläufig rotierende Lüfter erreichen einen deutlich höheren statischen Druck und häufig einen höheren Luftstrom als ein einzelner Lüfter derselben Baugröße. Das zweite Laufrad gewinnt die Wirbelenergie des ersten zurück und wandelt sie in zusätzlichen nützlichen Luftstrom um. Dies macht gegenläufige Lüfter zur bevorzugten Wahl für Kühlpfade mit hoher Impedanz, bei denen ein einzelner Lüfter nicht ausreichend Druck erzeugen kann, um Luft durch den Wärmewiderstand zu drücken.

F2: Welche PWM-Signalspezifikation erfordert 9CRA0412P4K10?

Sanyo Denki SanAce-Lüfter akzeptieren normalerweise ein 25-kHz-PWM-Signal mit einem Logikpegel-High- (ca. 5 V) und Low-Pegel (0 V) am Steuerpin. Der Arbeitszyklus bestimmt die Lüftergeschwindigkeit – 100 % Arbeitszyklus erzeugen maximale Geschwindigkeit; Ein geringerer Arbeitszyklus reduziert die Geschwindigkeit proportional. Bestätigen Sie anhand des Datenblatts 9CRA0412P4K10 die genaue Spezifikation der PWM-Frequenz und die erforderlichen Eingangsspannungspegel.

F3: Wie unterscheidet sich das K10-Suffix von anderen K-Suffix-Varianten der 9CRA0412-Serie?

In der SanAce 9CR-Serie von Sanyo Denki unterscheiden sich die K-Suffix-Varianten typischerweise in der Anschlusskabellänge – K03 bezeichnet 30 mm (3 cm) lange Leitungen, K10 bezeichnet 100 mm (10 cm) lange Leitungen. Alle K-Varianten haben die gleichen elektrischen und Luftstrom-Spezifikationen; Die Leitungslänge bestimmt die in der Installation verfügbare Flexibilität bei der Kabelführung. Wählen Sie den K10 für Installationen, die eine Kabelführung über 100 mm vom Lüftergehäuse bis zum Anschluss erfordern.

F4: Kann 9CRA0412P4K10 für einen Betrieb mit niedrigerer Geschwindigkeit über eine 5-V-Versorgung mit Strom versorgt werden?

Gegenläufig rotierende Lüfter benötigen eine Mindestspannung, um ein ausreichendes magnetisches Drehmoment zu erzeugen, um die Rotation zuverlässig zu starten und aufrechtzuerhalten. Bei Betrieb weit unterhalb der Nennspannung besteht die Gefahr eines Startfehlers (der Lüfter entwickelt nicht genügend Drehmoment, um die Haftreibung des Lagers zu überwinden) und eines möglichen Abwürgens des Lüfters. Bestätigen Sie anhand des Datenblatts 9CRA0412P4K10 die minimale Betriebsspannung. Im Allgemeinen sollten Lüfter der SanAce 12-V-Serie für einen zuverlässigen Betrieb nicht unter etwa 7 V betrieben werden.
