UZS15D20-M | STYLE FAN Ganzmetall-Hochtemperatur-Lüfter – 200 V / 35 W / 172 x 150 x 38 mm / industrielle Antriebskühlung

STILLÜFTER UZS15D20-M – Ganzmetallkonstruktion für den Einsatz bei hohen Temperaturen

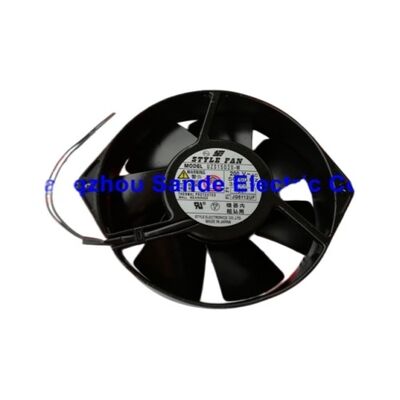

Der UZS15D20-M ist ein 172-mm-Hochtemperatur-Axiallüfter von STYLE FAN – einem japanischen Hersteller, der sich auf Kühlventilatoren in Industriequalität für Umgebungen mit hohen Temperaturen spezialisiert hat. Das entscheidende Merkmal ist die Ganzmetallkonstruktion: Gehäuse, Flügel und interne Komponenten bestehen aus Metall und nicht aus Kunststoff, was einen zuverlässigen Betrieb bei erhöhten Temperaturen gewährleistet, die herkömmliche Industrieventilatoren mit Kunststoffgehäuse beeinträchtigen oder zerstören würden.

Hochtemperatur-Lüfter wie der UZS15D20-M eignen sich für Antriebsschrankpositionen, in denen die Umgebungstemperaturen in der Nähe von Leistungselektronik, Kühlkörpern und Transformatorkernen die Nennwerte von Standard-Kunststofflüftern deutlich übersteigen – Umgebungen, in denen Lüfter mit Kunststoffgehäuse aufgrund thermischer Verschlechterung vorzeitig ausfallen.

Wichtige Spezifikationen

Ganzmetallkonstruktion – Warum sie für die Hochtemperaturkühlung wichtig ist

Standardmäßige industrielle Kühlventilatoren verwenden technischen Kunststoff (typischerweise glasfaserverstärktes Nylon oder Polypropylen) für das Gehäuse und das Laufrad – Materialien, die bei Umgebungstemperaturen von bis zu 60–70 °C eine ausreichende Leistung bieten. Bei Antrieben mit hoher Dauerverlustleistung kann die Umgebungstemperatur im Schaltschrank in der Nähe des Lüfters diese Grenzwerte erheblich überschreiten:

Mechanismen des Kunststoffabbaus:Erhöhte Temperaturen führen dazu, dass Kunststoff mit der Zeit immer weicher wird und seine Formstabilität verliert. Im Laufrad führt dies zu Schaufelverformungen und Unwucht – was zu Vibrationen, erhöhter Lagerbelastung und einem frühen Lagerausfall führt. Im Gehäuse kann die Erweichung dazu führen, dass das Laufrad die Gehäusewände berührt, was bei einem laufenden Lüfter sofort katastrophal ist.

Ganzmetallimmunität gegen thermischen Abbau:Metallgehäuse und Laufradkomponenten erweichen bei den in industriellen Antriebsschränken herrschenden Temperaturen nicht – selbst bei anhaltenden Umgebungstemperaturen von 80–100 °C behält der Lüfter seine Formstabilität und arbeitet ohne Leistungseinbußen. Die Ganzmetallkonstruktion des UZS15D20-M behebt diesen Fehlermodus direkt.

Anwendungen

Industrielle Antriebs- und Wechselrichterschränke:Frequenzumrichter, Servoverstärker und Spindelantriebsschränke, bei denen die Innentemperatur in der Nähe von IGBT-Modulen, Kühlkörpern und Transformatoren eine Hochtemperaturzone für den Kühlventilator erzeugt.

Antriebsgehäuse für CNC-Werkzeugmaschinen:CNC-Servo- und Spindelantriebsschränke für Werkzeugmaschinen, die in Gießereien, Druckgussanlagen und anderen heißen Industrieumgebungen eingesetzt werden, in denen die Umgebungstemperaturen des Schranks über dem Normalwert liegen.

Stromumwandlungsausrüstung:Industrielle Gleichrichter, USV-Systeme und Anlagen zur Stromaufbereitung mit hohen Innentemperaturen erfordern Lüfter in Metallkonstruktion.

Bedienfelder für Öfen und Brennöfen:Steuerschränke für industrielle Heizsysteme, die neben Öfen und Ofenwärmequellen positioniert sind – die Ganzmetall-Lüfterkonstruktion widersteht der Wärmestrahlung dieser Wärmequellen.

FAQ

F1: Welche Umgebungstemperatur verträgt der UZS15D20-M im Vergleich zu Standard-Kunststofflüftern?

Standardmäßige Industrieventilatoren aus Kunststoff sind normalerweise für eine Umgebungsbetriebstemperatur von 60–70 °C ausgelegt. Ganzmetall-Lüfter wie der UZS15D20-M vertragen dauerhaft deutlich höhere Umgebungstemperaturen – das Metallgehäuse und das Laufrad erweichen, verformen oder zersetzen sich bei Temperaturen nicht, die Lüfter mit Kunststoffkonstruktion zerstören würden. Bestätigen Sie anhand der STYLE FAN UZS15D20-M-Spezifikation die genaue maximale Betriebstemperatur für dieses Modell.

F2: Warum hat der UZS15D20-M unterschiedliche Leistungswerte für 50 Hz und 60 Hz?

Die Drehzahl des AC-Lüftermotors ist proportional zur Versorgungsfrequenz – der Motor läuft bei 60 Hz etwa 17 % schneller als bei 50 Hz. Höhere Geschwindigkeit bedeutet mehr Luftstrom und höheren Stromverbrauch. Bei 60 Hz: 35 W, höhere Drehzahl; bei 50 Hz: 33 W, proportional niedrigere Drehzahl. Stellen Sie bei Installationen, bei denen der Luftstrom von entscheidender Bedeutung ist, sicher, dass die 50-Hz-Luftstromleistung für die thermischen Anforderungen ausreichend ist, bevor Sie das Gerät an eine 50-Hz-Versorgung anschließen.

F3: Kann UZS15D20-M als direkter Ersatz in Geräten verwendet werden, die ursprünglich mit einem 172-mm-Lüfter aus Kunststoff ausgestattet waren?

Ja – ein Ganzmetalllüfter bietet eine bessere Hochtemperaturbeständigkeit als ein Kunststofflüfter mit den gleichen Abmessungen und der gleichen Spannung. Die Einbaumaße und die Versorgungsschnittstelle sind gleich. Der Ganzmetallersatz ist immer ein Upgrade von Kunststoff, kein Downgrade. Stellen Sie sicher, dass die Versorgungsspannung (200 V AC) und die Luftstromrichtung den ursprünglichen Installationsanforderungen entsprechen.

F4: Wie viele Lüfterblätter und welches Material hat der UZS15D20-M?

Die Schaufeln des UZS15D20-M sind Teil der Ganzmetall-Laufradbaugruppe – Metallkonstruktion im gesamten Schaufelblatt und in der Nabe. Die Anzahl der Flügel beeinflusst das Geräuschverhalten und die Druck-Strömungs-Kurve des Ventilators. Bestätigen Sie anhand des STYLE FAN-Datenblatts die spezifische Anzahl der Flügel und die Luftstrom-/Druckleistungskurve für das Modell UZS15D20-M.
