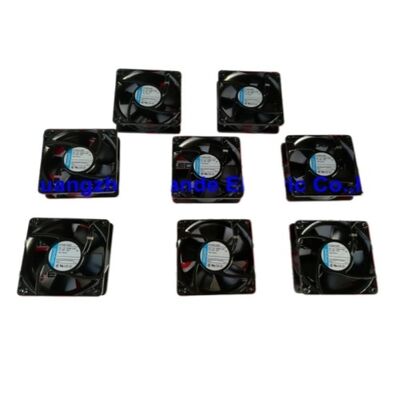

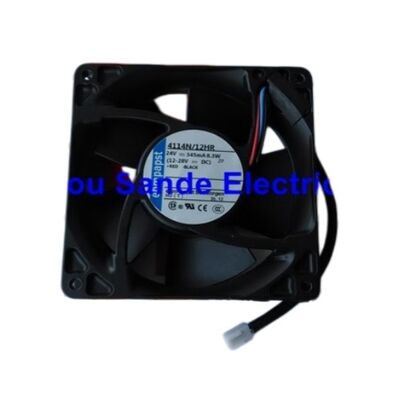

4114N-12HR Neue Emb-Papst 4114N/12HR 4114N 12HR DC24V 345mA 8,3W Kühlventilator

4114N-12HR ebm-papst 120mm Gleichspannkühlventilator 24V / 345mA / 8.3W / 4000 RPM / 126 CFM / Industrial Inverter Kühlung

ebm-papst 4114N/12HR

Der 4114N-12HR ist ein 24 V Gleichspannungsaxialer Kühlventilator von ebm-papst, einem der weltweit führenden Hersteller von Industrieventilatoren und Motoren.mit Sitz in Deutschland und einem guten Ruf für präzise konstruierte KühlprodukteDie 4114N/12HR ist aus der 4114N-Serie von ebm-papst, der 120mm Gleichspannungsventilatorfamilie für industrielle 24V-Geräte.

Der 126,3 CFM-Luftstrom bei 4000 U/min macht den 4114N-12HR zu einem leistungsstarken 120mm-Ventilator, der deutlich mehr Luftstrom liefert als typische 120mm-Ventilatoren bei ähnlicher Spannung.Diese Leistung entspricht seiner primären Anwendung als Kühlventilator für industrielle Wechselrichter, bei dem eine hohe IGBT-Leistungsauflösung einen maximalen Luftstrom innerhalb des Standardformats für die Montage von 120 mm-Panels erfordert.

Schlüsselmerkmale

ebm-papst Engineering

ebm-papst ist international für seine exzellente Ventilatortechnik anerkannt ihre industriellen Ventilatoren werden in anspruchsvollen Anwendungen spezifiziert, in denen Zuverlässigkeit und Leistungsbeständigkeit wichtig sind:

EG- (elektronisch kommutierte) Motortechnologie:ebm-papst führte die EG-Ventilatortechnologie Der 4114N-12HR verwendet DC-Bürstenlosmotor-Design für eine lange Lebensdauer und hohe Effizienz im Vergleich zu schattigen Pol-Wechselstrommotoren in der gleichen Anwendung.

Hohe Effizienz des Luftstroms:Die 4114N/12HR liefert 126,3 CFM von 8,3 W ein Luftstrom-Leistungsverhältnis, das das aerodynamische Blattdesign und den effizienten Motor von ebm-papst widerspiegelt.Standard-Industrie-Gleichstromventilatoren von ähnlicher Größe liefern typischerweise 80-100 CFM; die 126 CFM-Ausgabe des 4114N/12HR identifiziert es als Hochleistungsgerät.

Anwendungen

mit einer Leistung von mehr als 1000 WErsatz- oder Direktkühlventilator für VFD-/Invertergehäuse mit 24V-Kühlvorrichtung mit Überwachung der Lüftergeschwindigkeit, eine gemeinsame Spezifikation in Siemens MICROMASTER, ABB ACS, Danfoss,mit einer Leistung von mehr als 50 W und.

Kühlung des Servoverstärkers:24V-Kühlventilator für Servo-Antriebs-Schränke 126 CFM-Luftstrom entfernt Wärme von IGBT-Leistungsstufen in mittleren Servo-Verstärkergehäusen.

Ausrüstung für industrielle Automatisierung:Kühlung für Automatisierungsteuerungen, Stromversorgungen und Industriecomputer, die 120 mm starke 24 V Gleichstromventilatoren mit Geschwindigkeitsüberwachung benötigen.

Häufig gestellte Fragen

F1: Was bedeutet das Suffix HR in ebm-papst 4114N-12HR?

Im Namenssystem von ebm-papst kennzeichnet das HR-Suffix eine spezifische Version mit eingebautem Rotorverriegelungsschutz und Geschwindigkeitsausgang (Tachometer-Feedback).Standardversionen ohne HR sind 2-draht (nur Strom)Die HR-Bezeichnung ist für Antriebs- und Wechselrichteranwendungen erforderlich, bei denen eine Fehlererkennung durch das Geschwindigkeitssignal erforderlich ist.

F2: Wie lautet das Ausgabeformat für das Fahrgeschwindigkeitssignal 4114N-12HR?

Die Geschwindigkeitssignalausgabe aus dem dritten Draht ist typischerweise eine offene Kollektor-Impuls-Ausgabe, die in vielen ebm-papst-Konfigurationen zwei Impulse pro Umdrehung erzeugt.Der Wechselrichter oder Controller überwacht die Pulsfrequenz, um die tatsächlichen Umdrehungsfrequenzen des Ventilators zu berechnenDie genaue Ausgangsspezifikation (Impulse pro Umdrehung, Signalspannung, Stromkapazität) wird aus dem Datenblatt ebm-papst 4114N/12HR bestätigt.

F3: Ist 4114N-12HR mit einer 12V-Versorgung für den Betrieb mit reduzierter Geschwindigkeit kompatibel?

Die 4114N-12HR ist für 24 V Gleichstrom bestimmt. Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperatures. die Spezifikation von ebm-papst für die Mindestbetriebsspannung zu konsultieren, bevor der Ventilator außerhalb seiner 24 V Nennversorgung verwendet wird.

F4: Wie kann ich bestätigen, dass 4114N-12HR der richtige Ersatz für meinen Wechselrichter-Kühlventilator ist?

Vergleichen Sie die Etiketten des fehlgeschlagenen Ventilators mit dem 4114N-12HR: Spannung (24V Gleichstrom), Abmessungen (120×120×38mm) und Steckverbinder/Drahtzahl (3-Draht).Wenn der Originalventilator eine andere Marke ist, aber diese Parameter teilt, kann der 4114N-12HR als funktioneller Ersatz dienen.Bestätigen Sie, dass die Polarität des Drehzahlsignales und die Pulszahl mit der Spezifikation des Ventilatorfehlers des Antriebs übereinstimmen.
