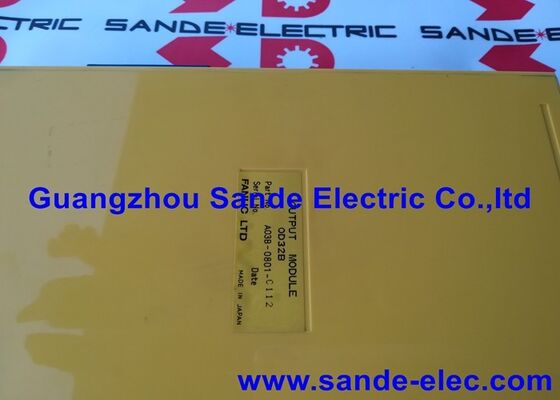

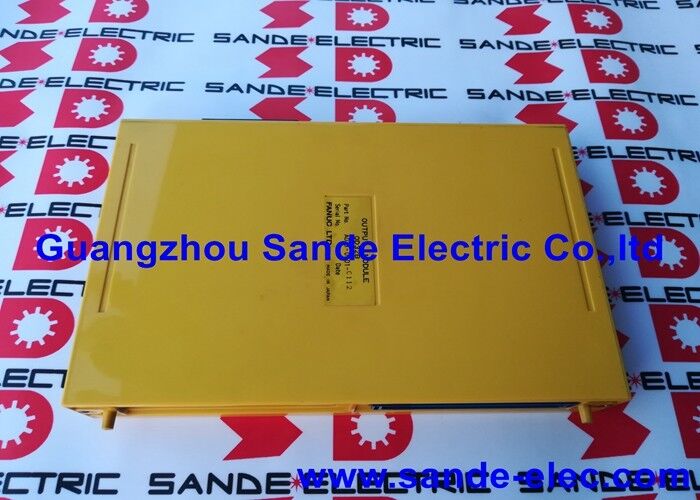

Fanuc-Ausgangsmodul A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112

FANUC A03B-0801-C112 | OD32B 32-Punkt-DC-Digitalausgangsmodul – CNC-SPS der Serien 10/11/15 / 24–48 V DC

32-Kanal-Gleichstromausgang für die SPS-Rückwandplatine der Serie 10/11/15

Das A03B-0801-C112 ist das digitale Ausgangsmodul des Modells OD32B für die SPS-Rückwandplatine, die in den CNC-Systemen der Serien 10, 11 und 15 von FANUC verwendet wird. Es bietet 32 ​​unabhängige DC-Ausgangskanäle – jeder kann Magnetventile, Relaisspulen, Anzeigelampen und andere 24–48 V DC-Aktoren mit bis zu 0,25 A pro Punkt ansteuern.

In der E/A-Systemarchitektur A03B-0801 wird das OD32B-Ausgangsmodul zusammen mit Eingangsmodulen, Analogmodulen und anderen E/A-Funktionsmodulen direkt in die SPS-E/A-Basiseinheit eingesteckt. Die 32 Ausgänge des Moduls sind mit dem PMC-Kontaktplanprogramm (Programmable Machine Controller) der CNC verbunden. Wenn der PMC einem Ausgangskanal den Befehl EIN gibt, wird der entsprechende Ausgangstransistor aktiviert und treibt die Feldlast an.

Die Bezeichnung OD32B ist die Modulkennung innerhalb der Ausgangsmodulfamilie der Serie A03B-0801. Benachbarte Varianten decken unterschiedliche Ausgangszahlen und Spannungswerte ab – die 32-Punkt-Spezifikation des OD32B, 24–48 V DC, 0,25 A/Punkt definiert seine Position in der Familie. Die interne Leiterplatte – A16B-1310-0090 – ist fest im OD32B-Modulgehäuse montiert und nicht als separater Lagerartikel erhältlich.

Wichtige Spezifikationen

0,25 A pro Punkt – Auswahl von Ausgangsstrom und Last

Die Strombegrenzung von 0,25 A pro Punkt definiert die maximale Last, die von jedem Ausgangskanal direkt angesteuert werden kann. Standardmäßige 24-V-DC-Relaisspulen verbrauchen typischerweise 20–100 mA – deutlich innerhalb dieser Grenze. Magnetventile reichen von 30 mA bis 200 mA für kompakte Industrietypen. Anzeigelampen verbrauchen 20–50 mA. Lasten über 0,25 A pro Kanal müssen über ein Zwischenrelais geschaltet werden und dürfen nicht direkt vom Modulausgang angesteuert werden.

FAQ

F1: Welche FANUC CNC-Generationen verwenden den A03B-0801-C112?

Das OD32B-Ausgangsmodul ist für die CNC-Systeme der FANUC-Serien 10, 11 und 15 bestätigt, die die modulare I/O-Backplane-Architektur A03B-0801 verwenden. Es ist nicht kompatibel mit dem I/O-System Zero C (Serie 0-C), dem I/O-Link-System der i-Serie oder anderen FANUC-Generationen, die andere I/O-Architekturen verwenden.

F2: Ist die interne Platine A16B-1310-0090 separat erhältlich?

Die A16B-1310-0090 ist eine Komponente, die fest im Modul A03B-0801-C112 montiert ist. Es ist nicht als standardmäßiges separates Ersatzteil erhältlich – das komplette A03B-0801-C112-Modul ist die Ersatzeinheit. Für die Reparatur eines ausgefallenen Moduls auf Komponentenebene können spezialisierte FANUC-Reparaturdienste der Serie 15 möglicherweise die interne Platine im Modul beschaffen oder neu aufbauen.

F3: Welche Symptome weisen darauf hin, dass ein OD32B-Ausgabemodul ausgefallen ist?

Bestimmte Ausgangskanäle, die trotz bestätigter PMC-Befehle nicht aktiviert werden – sichtbar im PMC-E/A-Monitor-Diagnosebildschirm der CNC – weisen auf ausgefallene Ausgangstransistoren innerhalb des Moduls hin. Wenn eine Gruppe benachbarter Ausgänge gleichzeitig ausfällt, ist der gemeinsame Strom- oder Antriebskreis für diese Gruppe ausgefallen. Wenn alle 32 Ausgänge nicht funktionsfähig sind, sollte zuerst der Hauptstromeingang des Moduls oder die Backplane-Verbindung überprüft werden.

F4: Hat der Austausch von A03B-0801-C112 Auswirkungen auf das PMC-Programm?

Nein. Das PMC-Kontaktplanprogramm wird im Hauptspeicher der CNC gespeichert, nicht im E/A-Ausgabemodul. Durch den Austausch des Moduls wird eine neue Ausgabeschnittstelle installiert. Das PMC-Programm bleibt unverändert. Überprüfen Sie nach dem Austausch, ob alle Ausgangskanäle korrekt aktiviert sind, indem Sie jeden einzelnen Kanal über den PMC-E/A-Monitor testen, bevor Sie die Maschine wieder in Produktion nehmen.

F5: Woher wird A03B-0801-C112 nach der Einstellung bezogen?

Über den Ersatzteilmarkt für I/O-Module der FANUC-Serie 10/11/15 – CNC-Spezialisten der FANUC-Serie 15, geprüfte Überschusslieferanten und Reparaturdienste für I/O-Module. Bestätigen Sie A03B-0801-C112 (OD32B) anhand des Moduletiketts. Benachbarte A03B-0801-Ausgangsvarianten verfügen über unterschiedliche I/O-Anzahlen und Spannungsklassen.
